Máy phun gioăng tự động C1000 là hệ thống định lượng và phun vật liệu polyurethane sử dụng servo motor toàn phần, cho độ chính xác và độ ổn định cao. Thiết bị được thiết kế để tạo gioăng PU trực tiếp trên bề mặt sản phẩm như tủ điện, tủ mạng, thiết bị điện tử, linh kiện ô tô và các thiết bị sử dụng trong phòng sạch.

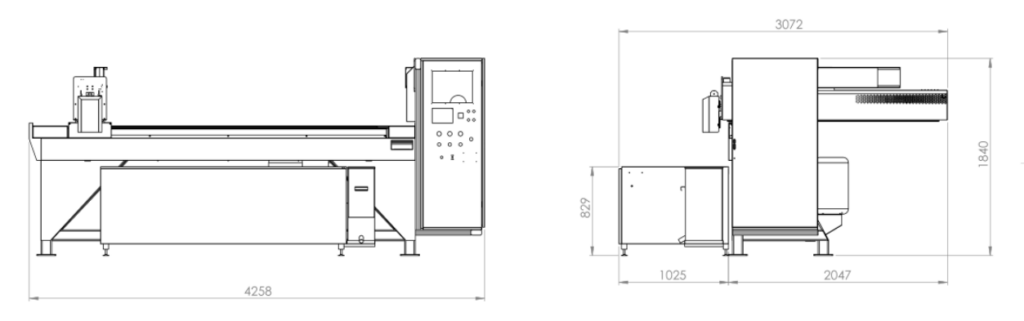

Kích thước thiết bị
| Hạng mục | Thông số |
| Kích thước | 2440 × 1250 × 150 mm |
| Trọng lượng máy | 1.6 tấn |
Thông số kỹ thuật
Thông số kỹ thuật chung
| Tên thiết bị | Thương hiệu | Model / Thông số | Số lượng |
| Hệ thống điều khiển (màn hình hiển thị) | Syntec | 6MA – 400 × 300 mm | 1 bộ |
| Servo motor (trục Y) | Panasonic (Nhật Bản) | MDDHT3530E02 200V + MDME152GCGM | 1 bộ |
| Servo motor (trục X) | Panasonic (Nhật Bản) | MDDKT5540CA1 200V + MDME102GCGM | 1 bộ |
| Servo motor (đầu trộn) | Panasonic (Nhật Bản) | MCDKT3520CA1 200V + MHMJ082GIU | 1 bộ |
| Servo motor (trục Z) | Panasonic (Nhật Bản) | MBDKT2510E 200V + MHMJ042GIU | 1 bộ |
| Servo motor A + bộ giảm tốc | Panasonic / BITPASS | MBDKT2510E + HTE60‑025 MHMD042 | 1 bộ |
| Servo motor B + bộ giảm tốc | Panasonic / BITPASS | MBDKT2510E + HTE60‑025 MHMD042 | 1 bộ |
| Động cơ giảm tốc | BITPASS (Đài Loan) | HTE60‑025 MHMD042 | 2 bộ |
| Thanh dẫn hướng tuyến tính | HIWIN (Đài Loan) | HGR20R / HGR15R | 6 bộ |
| Vít me bi | ABBA (Đài Loan) | SFER / SFU Series | 3 bộ |
| Bơm định lượng | Germany Meter Pump | 150408 / 150503 | 2 bộ |
| PLC | OMRON | – | 1 bộ |
| Linh kiện điện chính | ABB | – | 1 bộ |
| Van điện từ | JELPC | – | 1 bộ |
| Máng xích cáp | FEST (Trung Quốc) | 55×175×R100 | 1 bộ |
| Van vật liệu | VAREM (Ý) | 40L | 2 bộ |
| Chiller làm mát | S&A Industrial | CW‑6000AN230 | 1 bộ |
| Tủ điều khiển | TNG | 600 × 800 × 1600 mm | 1 bộ |
| Bàn làm việc kết cấu thép | TNG | 1000 × 2000 mm | 1 bộ |
| Hệ thống khuấy trộn | TNG | C1000 | 1 bộ |
| Khung máy | TNG | C1000 | 1 bộ |
Tham số kỹ thuật
| Thông số | Giá trị |
| Độ chính xác định lượng | ±0.02 % |
| Giới hạn áp suất làm việc | 0 – 4 MPa |
| Lưu lượng phun vật liệu | 0.3 – 5 g/s |
| Chiều rộng gioăng | 9 – 40 mm |
| Tỷ lệ trộn vật liệu | 1 : 1 – 10 : 1 (tính toán bởi hệ thống) |
| Tốc độ vận hành | 0 – 30 m/phút |
| Độ chính xác reset đầu định lượng | ±0.05 mm |
| Áp suất khí yêu cầu | ≥ 0.6 MPa |
| Tổng công suất | 4 – 5 kW |
| Tần số | 50 Hz |
| Điện áp | 380V – 3 pha – 5 dây |
Cấu hình máy
Hệ thống điều khiển – Điều khiển động cơ servo toàn phần

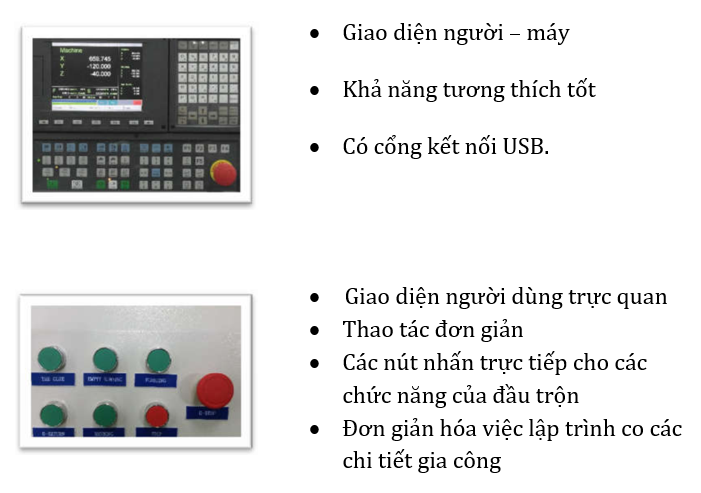

- Hệ thống điều khiển tự phát triển dựa trên công nghệ Đức, giao diện người – máy (HMI) thông minh.
- Chức năng mô phỏng đường chạy thông minh, loại bỏ sai số gia công do đo thủ công không chính xác.
- Phù hợp gia công chi tiết 2D và 3D.
- Hệ thống cảnh báo lỗi thông minh, giúp ngăn ngừa sự cố trong quá trình vận hành.
- Tự động tạo bản vẽ, không cần lập trình đối với chi tiết 2D.
- Cảnh báo áp suất thấp tự động, giúp giảm sản phẩm lỗi do áp suất không ổn định.
Hệ thống cấp liệu định lượng
- Dựa trên công nghệ Đức, đầu trộn IRC do hãng tự phát triển, độ chính xác đầu ra đạt 0,1 g/s
- Chiều rộng gioăng (gasket): 9 – 40 mm
- Ứng dụng: tủ điều khiển điện, tủ chống cháy nổ, tủ mạng, sản phẩm điện tử, sản phẩm ô tô, thiết bị lọc, đèn và các sản phẩm khác
- Hiển thị kỹ thuật số áp suất của hai thành phần A và B, thuận tiện cho việc cấp vật liệu
- Tự động làm sạch đầu trộn định lượng bằng tia nước áp lực cao
Các phần tử điều khiển
Để đảm bảo máy C1000 vận hành ổn định và trơn tru, thiết bị sử dụng các linh kiện điện của các thương hiệu nổi tiếng.
- Vít me bi ABBA (Đài Loan) là cơ cấu truyền động tuyến tính chuyển chuyển động quay thành chuyển động tịnh tiến với ma sát rất thấp
- Cung cấp độ tin cậy cao, độ cứng cao, khả năng tiền tải tốt, độ bền cao, vận hành êm và cơ chế tuần hoàn bi
Thương hiệu linh kiện sử dụng
- ABB – All circuit breakers and contactors
- OMRON – All electrical relays
- JELPC – All electromangnetic valves
- PANASONIC – All the drivers
Động cơ Servo
Tất cả các bộ phận quay được truyền động bằng động cơ servo nhằm đạt hiệu suất định lượng cao nhất.
Máy được trang bị 6 bộ động cơ servo Panasonic (mẫu tiêu chuẩn):
- Động cơ servo 1.5 kW – 2 bộ (dùng cho trục X và trục Y)
- Động cơ servo 400 W – 3 bộ (dùng cho trục Z và bơm bánh răng)
- Động cơ servo 750 W – 1 bộ (dùng cho đầu trộn định lượng)
Bơm định lượng
Để đạt độ chính xác định lượng cao nhất, máy sử dụng 2 bộ bơm từ Đức
| Thương hiệu | Model | Lưu lượng (cc/vòng) | Thành phần vật liệu |
| Đức | 150408 | 2.4 – 3.0 | Thành phần A |
| Đức | 150503 | 1.2 – 2.4 | Thành phần B |
Đường ray dẫn hướng tuyến tính

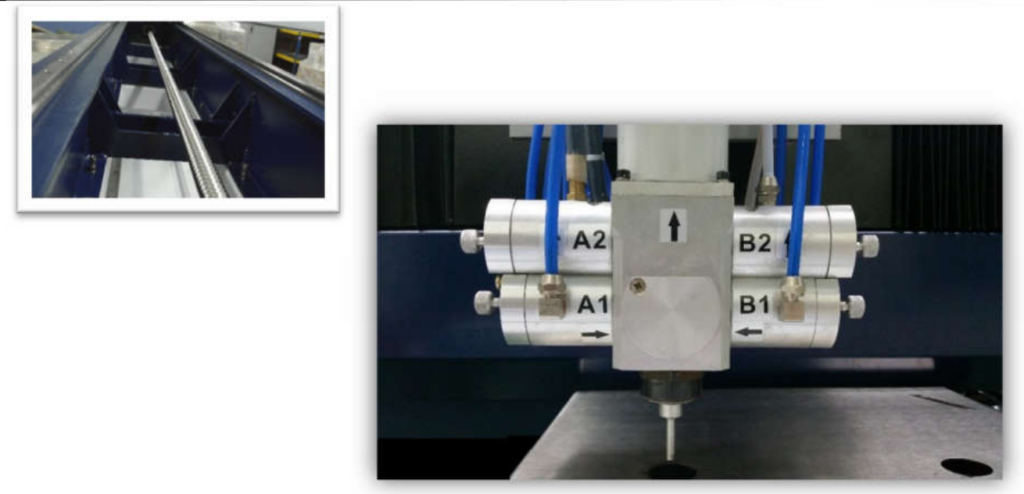

Thanh dẫn hướng tuyến tính HIWIN (Đài Loan) và vít me bi ABBA đảm bảo robot tuyến tính di chuyển trơn tru và chính xác.
| Thương hiệu | Model | Cấu hình | Số lượng (cái) | Vị trí sử dụng |
| HIWIN (Đài Loan) | HGR 20R 2880 | Hai con trượt | 2 | Trục Y |
| HIWIN (Đài Loan) | HGR 20R 1980 | Hai con trượt | 2 | Trục X |
| HIWIN (Đài Loan) | HGR 15R 250 | Hai con trượt | 2 | Trục Z |
| ABBA | SFER02525-2DFC7-1680P1 | Vít me bi | 1 | Trục X |
| ABBA | SFER03232-2DFC7-2800P1 | Vít me bi | 1 | Trục Y |
| ABBA | SFU01605-4DFC7-300P1 | Vít me bi | 1 | Trục Z |
Hệ thống làm mát
Nguyên liệu

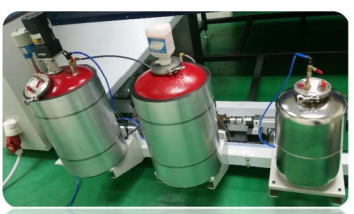

- 2 bồn 40L chứa hóa chất A/B
- 1 bồn 25L chứa nước làm sạch (drill water)
- Cảnh báo tự động khi hết nguyên liệu
- Chức năng khuấy tự động để giữ polymer trong bồn A đồng đều
- Thiết bị kiểm soát nhiệt độ thông minh (-15°C đến +45°C)
- Chức năng cấp khí tự động giúp duy trì cấu trúc hóa học ổn định của thành phần A
Tủ điều khiển
Xử lý bề mặt (Sơn/sơn tĩnh điện):
- Xám nhạt / xanh lam RAL7035
- PTHB7724T (xám nhạt)
- FF160 / 3269 / C818 (xanh lam)
Loại ống dẫn
- Ống Teflon đường kính 6 mm – dài 16 m
- Ống Nylon đường kính 10 mm × 1.25 – dài 16 m
Bàn làm việc
Bàn kết cấu thép kèm bảng điều khiển
